43번 오극관(43 power pentode) 싱글 앰프 프로젝트 - [10] 초단부 구성

지난 일주일 동안은 과제 보고서 작성에 집중하느라 새 글을 얼마 쓰지 못하였다. 금요일에급한 일은 거의 마무리가 되었다.

결국은 여기까지 오게 되었다. 반도체인 OP amp 회로를 이용하여 43번 오극관을 충실히 드라이브하여 왔는데, 기왕이면 모든 것을 진공관에게 맡기면 어떻겠는가? 전원부에 SMPS와 DC-DC 컨버터를 사용한 것은 새로운 시도라고 해 두자.

마침 12AU7이 쓰인 프리 겸 헤드폰 앰프가 망가져서 여분의 진공관을 갖게 되었다. 인터넷과 제이앨범의 자료를 근거로 플레이트 전압 150 볼트 부근에서 작동하는 회로를 구상하여 제작에 돌입하였다. 필요한 부품은 일주일쯤 전에 구입해 놓은 상태였다. 손으로 그린 회로도를 아래에 소개한다. 43번 오극관의 스크린 그리드에 연결되는 고압 직류에(그라운드 기준 155 V의 전압을 470R 저항으로 한 번 낮춘 것 수준이라 그렇게 높지는 않다) 47K 저항을 연결한 뒤 12AU7의 플레이트에 접속하였다. 12AU7의 캐소드에 바이패스 캐패시터를 달지는 않았다. 진공관의 특성 곡선을 기초로 계산을 하거나 측정을 하지는 않았다.

12AU7 + 43 single ended amplifier schematic.
페놀 만능기판에 실톱으로 직경 19 mm 정도의 구멍을 뚫어 9핀 소켓을 고정하였다. 방열을 위해 진공관을 섀시 외부로 노출시키는 경우 기판의 동박 패턴, 즉 아랫쪽으로 진공관을 향하게 하는 것이 일반적이다. 그래야 기판을 섀시 안쪽면과 최대한 가깝게 고정할 수 있다. 물론 접촉을 하면 안되지만. 그런데 이렇게 회로를 꾸미면 기판 윗쪽에서 소켓과 나머지 부품을 연결하는 일이 좀 어색해진다.


43번 5극관 전력증폭회로 입력부의 커플링 캐패시터와 그리드 리크 저항은 원래 별도의 기판에 붙여 놓았는데, 이번에 만든 초단증폭회로용 기판에 전부 수용하였다. 12AU7의 히터 는 4번과 5번 핀에 12 V 직류를 공급하여 점화하였다.

워낙 간단한 회로라서 실수는 하지 않았다. 소리를 들어보니 약간의 험이 들렸다. 12 V 및 24 V 직류 어댑터의 음극을 서로 연결하니 험이 사라졌다.



알루미늄 판 조각을 이용하여 전면 패널로 삼았다. 이전보다 훨씬 깔끔해 보인다. 소리도 매우 마음에 든다. OP amp를 사용한 드라이브 회로와 비교하면 약간 더 정갈한 것 같기도 하고... 플라시보 효과일지도 모른다.


어제 저녁에 완성을 하고 계속하여 음악을 들어보고 있다. 아직까지는 특별히 개선을 할 점이 나타나지 않았다. 이제는 섀시를 꾸며서 부품들을 수납할 아이디어가 필요하다.

전기 설비 공사에 쓰이는 '풀박스'라는 금속제 상자가 있다. 단면은 정사각형이면서 높이는 용도에 따라서 다르다. 직사각형 모양이 아니라서 앰프의 섀시로는 어울리지 않겠지만 R-core 출력트랜스(사진에서 보였듯이 받침틀 위에 한 쌍을 다 올려둔 것)의 케이스로는 쓸 수 있을 것 같다. 가로x세로x높이가 100 mm인 것이 이 용도로는 딱 적당할 것이다.


'고전관'을 이용한 매우 즐거운 제작 경험이 이제 대단원의 막을 내리려 한다.

2018년 11월 4일 일요일

대청호와 신탄진 장 구경

멀리 가지 않아도 가슴이 시원하도록 탁 트인 곳에서 가을 단풍을 즐길만한 곳이 있으니 그곳은 바로 대청호다. 대전 시민에게 계룡산과 더불어서 탁월한 경관을 제공하는 곳 중의 하나이다. 비록 댐이나 방조제가 갖는 부정적 의미에 대해서도 이제 관심을 가져야 할 시대가 되었지만 말이다.





전혀 의도하지 않았으나 우리 부부의 얼굴 사이에 하트 모양의 조형물이 자리잡았다. 그런데 가까이 가서 보면 결코 낭만적이지는 않은 문구가 적혀있다. 내용에 대해서는 상상에 맡긴다.
호수 건너편인 북쪽 약간 높은 곳을 바라보면 팔각정 휴게소가 있다. 그쪽은 지대가 높아서 아마 호수를 바라보는 경치는 더 아름다우리라. 시선을 약간 왼쪽으로 옮기면 가파른 산비탈에 절집이 하나 보인다. 이름은 현암사. 기회가 되면 한번 가 보고 싶다. 계단이 많아서 평소에 등산으로 다져진 체질이 아닌 우리 부부는 마음의 준비를 해야 하리라.

마침 나들이를 나섰던 어제는 신탄진 장날이었다. 큰 도롯가에서 파는 단감을 사려다가 아예 본격적으로 장을 보기로 하였다. 유성장(4일/9일)은 꽤 여러 차례 다녀 보았지만 신탄진장(3일/8일)은 처음이었다. 김치가 다 떨어져서 깍두기 거리를 사기로 했다. 장이 서는 골목은 유성장보다는 약간 넓어서 다니기는 수월하였다. 작정을 하고 장을 보러 간 것이 아니라서 발품을 팔면서 어디에서 무엇을 파는지를 파악하려고 애쓰지는 않았다. 유성장은 워낙 많이 다니다보니 골목 입구에서 얼마를 들어가면 모시 송편을 팔고 어느 골목을 돌면 돼지 껍데기 무침과 닭강정이 있는지를 아는 정도는 된다.

잔치국수와 김밥을 곁들여서 약간 늦은 점심을 먹고 길을 나섰다. 무, 쪽파, 생강, 오이, 양파, 양념닭발, 고춧가루, 그리고 홍시를 샀다. 닭발과 돼지껍데기 무침은 집에서 먹은 적이 없는데 딸아이는 그 맛을 알아서 너무나 좋아한다.

광역시에서 열리는 정겨운 장터는 사람들의 사는 내음이 흠씬 풍겨나는 곳이다. 검정 플라스틱 봉지의 사용을 조금만 더 줄일 수 있다면 더욱 좋을 것이다.

독서 기록 - [전환의 시대] 외 네 권


전환의 시대

  • 박노자 지음
선생님이 학생에게 존댓말을 하는 사회, 입시가 사라지고 명문대학도 사라져서 모두가 무상으로 양질의 교육을 받는 사회, 군대가 모병제가 되는 사회, 아프면 무상으로 치료받고 집이 필요하면 공공 영구임대아파트에 입주하는 사회, '여자 같은 남자'라는 말이 남성에게 최고의 칭찬이 되는 사회, 그리고 주말에 바람 쐬라 평양에 다녀오는 사회.

놀 줄 아는 그들의 반격

  • "꾸준한 딴짓으로 기회를 만드는 세대"
  • 오바라 가즈히로 지음|장은주 옮김

나쁜 뉴스의 나라

  • "우리는 왜 뉴스를 믿지 못하게 되었나"
  • 조윤호 지음

생명의 설계도 게놈 편집의 세계

  • "게놈 편집은 우리와 생명의 미래를 어떻게 바꿀 것인가"
  • NHK 게놈 편집 취재반 지음|이형석 옮김
게으른 생물학자는 논문 대신 이 책을 읽음으로써 CRISPR-Cas9 시스템 개발의 역사와 현황 및 의미를 파악하고자 하였다.

스워브(Swerve) ★★★

  • "나를 계속 넓히며 일하는 사람들의 6가지 비밀"
  • 닉 러브그로브 지음|이지연 옮김
전문가들에게 어떤 분야에 대한 질문을 하면 '그건 제 분야가 아닌데요'하면서 한 발 물러서는 경우를 많이 본다. 나 자신도 그런 경향이 없다고는 말하기 어렵다. 마치 공돌리기를 하듯 소관부처가 아니니 책임을 지기 싫다는 뜻도 되겠다. 평생 직업도, 평생 직장도 없는 시대에 한 우물만 파다가는 하나밖에 모르는 바보가 되기 일쑤이다. 말콤 글래드웰이 주장한 '1만 시간의 법칙'은 어떻게 하느냐고? 단순 계산으로도 평생 예닐곱 차례의 전문가가 될 기회가 충분히 있다. 폭넓은 경험과 도전을 하라.

2018년 11월 2일 금요일

43번 오극관(43 power pentode) 싱글 앰프 프로젝트 - [9] 전원 트랜스 추방

진공관 앰프를 만든다고 해서 반도체 부품을 일절 쓰지 말라는 법은 없다. 진공관 앰프의 특성 혹은 본질에 해당하는 부분을 유지하고 있다면 - 즉 출력관과 출력 트랜스 - 나머지는 현대적인 부품으로 구성을 해도 큰 문제가 없으리라는 것이 나의 철학이다. 이에 대해서 반대하는 사람도 있을 것이다. 진공관 앰프 특유의 소리는 초단관에 기인하는 것이라고. 그래서 진공관으로 프리를 구성하고 반도체로 출력단을 만드는 앰프도 종종 보인다. 그러나 Lenard Audio Institute에 다음과 같은 글이 있다(링크).
The heart of a valve amplifier is the output valves and output transformer.   Only the output valves and output transformer contribute to the unique sound character that makes it distinctly different from a solid-state amp.
그래서 나는 이를 믿기로 했다. 중요한 것은 출력단과 출력 트랜스라는 것.

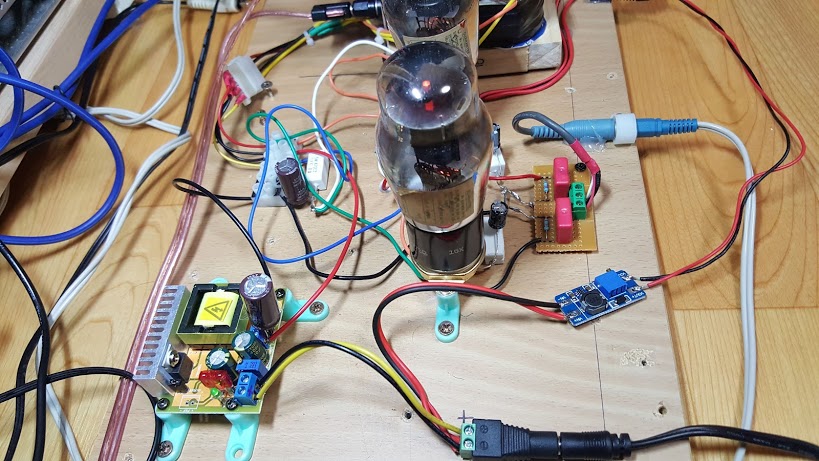

갖고 있던 전원 트랜스를 이용하여 B+ 전원과 히터 전원까지 감당을 하려니 트랜스를 두 개나 써야 하고 덩달아 배전압 정류회로까지 만들어야 하는 불편함이 있었다. 초단/드라이브단에 OP amp 회로를 쓰기로 결정하고 나니 기왕 이렇게 된 것, DC-DC 스텝 업 부스터 모듈을 적극적으로 활용하기로 했다. 그래서 다음 그림과 같은 엽기적인 구성의 앰프가 되고 말았다. SMPS 기반의 어댑터와 부스터가 만들어내는 높은 주파수의 노이즈가 범벅인 상태일지도 모르겠지만 가청 주파수 범위가 아니라면 무슨 문제가 있겠는가?
