팬텀 파워가 걸린 상태에서 다이나믹 마이크로폰을 사용해도 아무런 문제가 없다

단, 믹서와 마이크로폰 사이를 제대로 만들어진 XLR 케이블(balanced)로 연결했다는 가정 하에서 그러하다.

당근마켓 거래를 통해 보유한 마이크로폰의 수가 두 개로 늘어나면서 이를 Behringer Xenyx 802 믹서에 연결하여 동시 사용이 가능할 것으로 기대하였다. 그런데 +48V 팬텀 파워는 두 개의 마이크로폰용 입력 채널에 동시에 걸리거나 해제하게 되어 있다.

그러면 다이나믹 + 콘덴서 마이크로폰의 동시 사용을 할 수 없는 것일까?  작동하는데 전원이 필요하지 않은 다이나믹 마이크로폰에 팬텀 파워가 걸리면 고장이 날지도 모른다는 막연한 걱정이 들었다. 그래서 팬텀 파워 블로커라는 물건이 필요한 것인가? 가격은 웬만한 마이크로폰 가격에 육박한다.

Xenyx 믹서 매뉴얼을 찾아 보았다(링크). 16쪽에 다음과 같은 경고문이 있었다.

Caution! Never use unbalanced XLR connectors (PIN 1 and 3 connected) on the MIC input connectors when using the phantom power supply.

출처: Xenyx 믹서 매뉴얼.

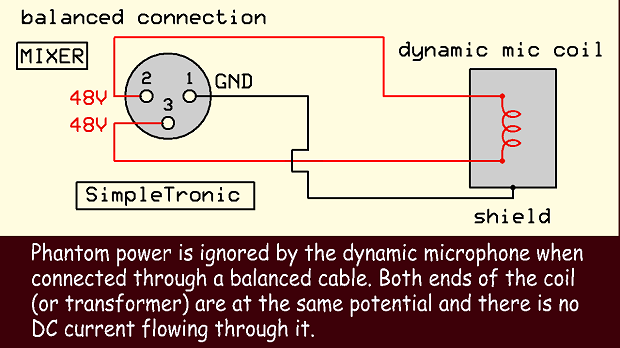

케이블 선택에 주의를 하라는 경고는 있지만 팬텀 파워 작동 상태에서 다이나믹 마이크로폰을 쓰면 안 된다는 말은 어디에도 없었다. 위에서 소개한 팬텀 파워 블로커 관련 글에서 balanced cable(즉 양 말단은 XLR 커넥터로 처리하고 3개의 핀을 각각 별도의 선으로 연결한 케이블)을 사용하면 안전하다고 하였다.

출처: Phantom power blocker (protect your dynamic microphones).

괜한 걱정을 했었다. 단, 믹서의 팬텀 파워를 작동한 상태에서 마이크로폰 커넥터를 꽂거나 빼서는 곤란하겠다. 커넥터를 꽂거나 뺄 때에는 헤드폰/스피커 쪽으로 불필요한 신호가 가지 않도록 게인 또는 음량 조절 노브를 내려 놓는 것은 기본이다.

팬텀 파워 공급 회로의 구조가 궁금하여 자료를 찾아 보았다. 2번과 3번 핀에 똑같이 +48V를 공급하는 방법은 다음과 같다. 오늘도 이렇게 상식의 폭을 넓혀 본다.

출처: What is phantom power for microphones?
