PCL86 싱글 엔디드 앰플리파이어 다시 만들기(3) - 부귀환 적용

신년을 위한 프로젝트로 남겨 두려 했다가 쉬는 김에 끝장을 보기로 하였다. 출력 트랜스 2차 권선에서 초단 캐소드로 저항을 연결하는 가장 전통적인 방식을 취하였다. 캐패시터는 달지 않았다. Pinterest에서 찾은 Stephan Gloeden의 회로도에서는 33K 저항을 사용하고 있었다. 부품통에는 이에 딱 맞는 수치의 저항이 없어서 저항 두 개를 직렬로 연결하여 비슷한 값을 만들었다. 캐소드 단자까지는 실드선을 사용하여 연결하였다.

상당히 어지러운 배선이지만 소리만 잘 난다면...

소리는 더 차분해지고 부귀환 적용 전과 비교하면 당연히 출력이 작아졌다. 스피커와의 매칭 문제는 해결이 되었을까? 글쎄... 나아진 것 같기도 하고, 아닌 것 같기도 하고.

선재 피복 색깔의 선택에는 일관성이 없고, 지나치게 길다. 배선을 자주 정리하는 아마추어의 입장에서는 작업을 할 때마다 자꾸 선이 짧아지니 길게 배선하는 것도 그렇게 나쁜 일은 아니다. 잡음이 타고 들어오지만 않는다면 말이다.

작동 전압을 측정해 보았다. 그라운드를 기준으로 플레이트는 262~263V, 스크린 그리드는 243~246V, 5극관쪽의 캐소드에는 6.2~6.5V의 전압이 걸림을 확인하였다.

2014년 내 생애 첫 진공관 앰프로 주문 제작을 하여 그 특성도 잘 알지 못한 상태로 그저 '이게 진정 좋은 소리로구나'하는 편견 또는 착각에 빠져 살다가 조금씩 불만스런 점을 발견하게 되고, 급기야 거의 전부를 걷어내고 다시 만들면서 뒤늦은 깨달음을 얻게 되었다. 다른 앰프의 제작을 통해서는 알 수 없었던 많은 경험을 바로 이 PCL86 싱글 앰프를 통해 하게 된 것이다. 개조 전에는 소리가 점점 마음에 들지 않아서 더 이상 듣지 않으려는 극단적인 생각도 했었다.

아직 이해할 수 없는 원 제작자의 설계 포인트는 다음의 두 가지이다. 이는 전부 이번의 작업을 통해 상식적인 수준으로 개선하였다.

• 싱글 엔디드 앰프이면서 왜 출력 트랜스의 코어 사이에 갭을 넣지 않았을까?
• 왜 상판 자체를 그라운드로 이용했을까? 상판을 그라운드에 연결했다는 뜻이 아니다. 상판을 그라운드 "선"처럼 사용했다는 것이다.

전원 트랜스와 출력 트랜스를 다음과 같이 배치한 것은 정말 탁월한 선택이었다. 이 점은 원 제작자로부터 배울만한 포인트였다. 단, 나의 경우에는 두 트랜스 모두 코어 측면을 가리는 밴드가 없었다. 따라서 밴드가 있거나 또는 트랜스가 케이스에 들어 있는 경우라면 어떻게 배치하든 전원 트랜스로부터 유도되는 잡음이 없을 수도 있을 것이다.

코어를 이러한 방향으로 배치하면 전원 트랜스로부터 험이 유도되지 않는다. 적어도 내 귀로는 들리지 않았다.

최악의 험이 출력 트랜스로 유도된다.

90도 돌려 놓으면 바로 위의 배치보다는 낫지만 여전히 잡음이 유도된다.

2022년에는 무엇을 만들 것인가? 현재 소유한 것에 대한 불만이 증폭되거나 새로운 것에 대한 호기심이 발동해야만 일을 저지르게 되는 것은 아니다. 보관해 놓은 여분의 부품들에게 늘 귀를 기울이고 있다 보면 날 좀 어떻게 해 달라고 아우성을 치는 소리가 들릴 것이다. 그러면 또 뭔가 일을 꾸미게 될 것이다. 여분의 PCB, 출력 트랜스, 진공관... 그럴 여지가 얼마든지 있다.

네이버의 앰프 자작 관련 카페에서 글을 읽다가(회원은 아님) 이런 글을 발견했다. 진공관 앰프는 사용하는 전력에 비하여 효율이 매우 떨어지므로 매우 환경 비친화적이다. 1인 1앰프로 제한을 하는 것이 합리적일 수 있다는 것이다. 백열등의 생산이 금지된 것과 마찬가지로, 민수 용도의 전자제품에서 진공관을 쓰지 못하게 하는 일이 생기지는 않을까? 흠, 그렇다면 화석연료를 사용하여 나오는 에너지에 의존하는 모든 취미 활동을 막아야 할지도 모른다. 그러나 누군가의 취미를 지원하는 시장은 누군가에게는 생계 수단이 되기도 한다. 클라우드에 올린 10GB의 사진도 탄소 발자국을 남기는 것은 당연하다. 참 어려운 문제이다.

PCL86 싱글 엔디드 앰플리파이어 다시 만들기(2) - 회로의 큰 변경 없이 재조립

6LQ8 SE 앰프의 PCB를 사용하여 회로를 완전히 다시 꾸미려고 하다가 방향을 크게 선회하여 기존의 것을 최대한으로 활용하여 빠르게 마무리하였다. 회로도는 다음과 같다. 빨간색 점선 안의 것이 원 제작자가 만들어 놓은 것이다.

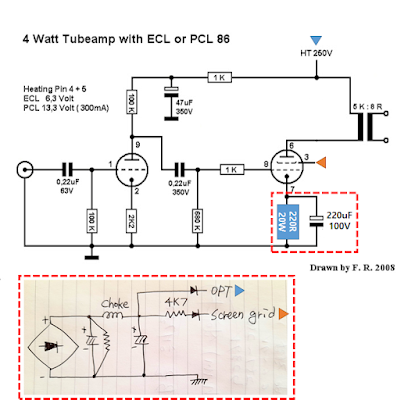

전원부의 평활용 캐패시터까지는 공통이고 그 후는 각 채널에 대해서 따로 구성되어 있다.

F. R.의 2008년도 원본 회로도는 다음과 같은 점이 다르다.

• 5극관에 연결된 캐소드 저항/캐패시터는 180R/100uF 63V
• 스크린 그리드는 HT 250V에서 1K 저항을 통하여 전원 공급

출력 트랜스의 배치에 따라서 전원 트랜스로부터 유입되는 험이 크게 달라진다는 것을 알게 되었다. 내가 아는 상식으로는 그저 코어 옆면을 일직선으로 되게 하지 말고 직각으로 두어야 누설 자속에 의한 유도 험이 적다는 것 정도였다. 그러나 실험을 해 보니 두 트랜스를 같이 세운 상태에서는 직각으로 두어도 꽤 높은 수준의 험이 발생하였다. 그래서 원 제작자가 만들었던 상태대로 출력 트랜스를 눕혔더니 유도 험이 최소 수준으로 줄어들었다.

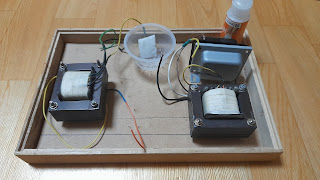

출력 트랜스의 배치 테스트.

아마도 트랜스 옆면에서 코어를 둘러싸는 밴드가 있었다면, 혹은 자속을 차단할 수 있는 케이스를 씌운다면 상황은 훨씬 나았을 것이다. 트랜스 배치는 결국 원래의 모습으로 돌아왔지만, 코어를 전부 빼서 갭을 준 뒤 재조립한 것이 가장 중요한 개선이 될 수도 있다. 사실 재조립은 썩 마음에 들게 되지는 않았다. 코어의 측면에 페인트가 발라져 있었던 것을 생각하지 않고 뒤죽박죽으로 꽂았더니 적층 후 I 코어 전체가 E쪽보다 두꺼워지고 말았다. 아래 사진을 보면 출력 트랜스의 상부 커버가 수평이 아니라 안쪽으로 약간 기울어져 있음을 느낄 수 있을 것이다.

이 PCL86 싱글 엔디드 앰프를 거실의 스피커(B&W DM10)에 물린 경우 약간의 답답한 소리가 나는 현상은 트랜스 코어의 재조립으로 현저히 개선되지는 않았다. 침실의 스피커에 비하여 감도가 2 dB 낮은 스피커라서 그런 것이 아닐까 의심하고 있다. 피드백을 적용하면 출력은 줄어들겠지만 댐핑팩터가 증가하여 전 주파수 대역에 대하여 비교적 평탄한 재생 특성을 보이게 되지 않을까? 부족한 지식으로 이렇게 추론하는 것이 올바른지는 알 수 없지만 말이다.

부귀환 적용 실험은 신년을 위한 프로젝트로 남겨 두도록 한다.

PCL86 싱글 엔디드 앰플리파이어 다시 만들기(1)

매우 저렴한 가격에 이 앰프를 만들어 준 사람에게 미안한 마음을 품고 회로를 싹 걷어낸 뒤 다시 만든 것이 지난 8월이었다(링크). 소리가 난다고 하여 마냥 기뻐할 일은 아니었다. 왜냐하면 특정 스피커에 대해서는 매우 만족스럽지 못한 소리가 나지 않았기 때문이었다. 그냥 참고 듣기에는 자존심이 허락하지 않아서 다시 만들기로 마음을 먹었다. 한 섀시에 대해서 벌써 세 번째의 알맹이가 들어차게 되는 셈이다.

이번에는 제이앨범 한병혁 님이 제작한 6LQ8 SE 앰프용 PCB를 활용해 보기로 하였다. 회로 구성은 거의 유사하여 부품만 바꾸어서 납땜을 하면 될 정도이다. 다만 핀의 배열이 다르므로 섀시 고정용 소켓을 사용한 뒤 전선을 통하여 PCB에 연결을 하기로 마음을 먹었다. 출력 트랜스를 분해하여 코어를 재배열한 뒤 제대로 갭을 주어서 조립한 것도 이전과는 크게 달라진 점이다(링크).

인터넷에서 ECL/PCL86 싱글 엔디드 앰프의 회로도를 찾으면 꽤 많은 결과를 얻을 수 있다. 이번에 내가 택한 것은 바로 다음의 것이다.

 출처: LivingInThePast Audio Web

며칠 전에 소개한 바 있었던 다음의 회로도에서는 드라이브관과 출력관의 플레이트를 4.7M 저항으로 연결하는 매우 간단한 부귀환(negative feedback) 방법을 사용하여 눈길을 끈다. 지금껏 내가 공부했던 회로에서는 출력 트랜스 2차와 드라이브관 캐소드를 연결하는 global negative feedback만을 보아왔기 때문이다.

출처: http://www.mcamafia.de/tubes/keksdose/cookiebox.htm

일반적인 부귀환 방법에서는 출력 트랜스의 2차 리드 중 정확한 것을 골라야 하고, 위상 차이로 인하여 캐패시터를 저항과 병렬로 연결하기도 한다. 플레이트-플레이트를 연결하는 부귀환 방법이 정말 간단하고 효율적이라면, 수많은 싱글 앰프의 회로가 이를 채용했을 것이다.

출력관용 캐소드 저항은 기존의 것을 그대로 활용하면 되므로, 비좁은 PCB에 와트수가 큰 저항을 우겨넣으려고 애쓸 필요는 없다. 공개된 ECL/PCL86 SE 앰프에서는 캐소드 저항을 제외하면 0.5W급을 쓰라고 하지만 1/4W급이라고 해서 별 일이 있겠는가? 0.5W급 저항을 PCB에 꽂기에 구멍 간격이 너무 좁으면 세워서 납땜을 해도 된다.

만약 이렇게 다시 만들어도 소리가 신통치 않으면? 다 해체하고 잊어버리련다. 이것 말고도 탐구할 복합관은 많다. 한번도 실망을 주지 않았던 6LQ8이 그렇고, 현대관이 생산되는 6BM8도 있다.
